Valvoli tal-farfett

Partijiet tal-valv tal-farfett

Dawn li ġejjin huma l-komponenti ewlenin ta 'valv tal-farfett:

 Korp tal-Valv

Il-korp tal-valv huwa installat bejn il-flanġi tal-pajpijiet - l-aktar tipi komuni ta 'konnessjonijiet tat-tarf huma flanged, double lug u wejfer.

 Diska

Konness mal-korp tal-valv huwa d-diska tal-valv, li jiffunzjona bħala xatba biex jipprevjeni jew throttle fluss tal-fluwidu; jista 'jitqies bħala ekwivalenti għall-pjanċa tal-bieb f'valv tal-bieb, jew il-ballun f'valv tal-ballun. Id-diska ġeneralment tittaqqab biex takkomoda z-zokk jew ix-xaft tal-valv. Hemm ħafna varjazzjonijiet fid-disinn tad-diska, l-orjentazzjoni u l-materjali biex itejbu l-fluss, is-siġillar u/jew it-torque operattiv.

 Sedil

Il-korp tal-valv intern huwa miksi b'elastomer qawwi jew b'siġill ta' tnixxija tal-metall-li jżomm id-diska fil-pożizzjoni magħluqa għal għeluq sħiħ. Filler iwweldjat ta 'l-istainless steel u sedili mikro-lesti ta' biċċa waħda-iżguraw li l-wiċċ tas-sedil huwa reżistenti għall-korrużjoni- u l-erożjoni-.

 Zokk

Ix-xaft tal-valv, imsejjaħ ukoll komunement bħala zokk tal-valv, huwa l-komponent li jgħaqqad id-diska tal-valv mal-attwatur u jittrasmetti t-torque minnu nnifsu.

 Siġilli

Is-siġilli huma preżenti f'interfaces multipli fi ħdan il-valv biex jiżguraw siġill issikkat waqt it-tħaddim jew biex jiżolaw il-midja tal-proċess mill-komponenti interni tal-valv għal disinn aktar flessibbli u kost{0}}effettiv.

Is-siġillar tal-wiċċ tas-sedil tal-valv huwa żgurat minn ċirku ta 'siġillar elastiku forma T-kontinwu, li huwa mwaħħal mal-periferija tad-diska tal-valv b'ċirku lura-up biex jipprevjeni ċ-ċirku tas-siġillar milli jirrumbla. Fil-pożizzjoni magħluqa, iċ-ċirku tas-siġillar huwa ppressat kontra l-wiċċ tas-sedil tal-valv, li jipprovdi siġill issikkat fit-truf upstream u downstream. Fil-pożizzjoni miftuħa, iċ-ċirku tas-siġillar huwa kompletament ħieles mill-istress- minħabba d-disinn eċċentriku doppju. Billi telimina l-interazzjoni bejn il-midja tal-proċess u z-zokk/xaft tal-valv, is-sistema tas-siġillar tax-xaft multi-O-ring jiżgura manutenzjoni-issiġillar ħieles matul il-ħajja tal-valv. Barra minn hekk, hemm komponenti iżgħar u aktar komuni bħal bushings, berings u qfieli li huma wkoll parti mill-kostruzzjoni tal-biċċa l-kbira tal-valvi l-oħra. Dettalji ta 'wħud mill-komponenti fuq in-naħa tas-sewqan, bħal mankijiet, lievi, gearboxes, u handwheels, huma koperti fit-taqsima tas-sewqan.

Prinċipju tax-xogħol tal-valvola tal-farfett

L-istruttura tal-valv tal-farfett hija relattivament sempliċi, u l-fluss tal-fluwidu huwa kkontrollat ​​bir-rotazzjoni tad-diska tal-valv. Fil-pożizzjoni magħluqa, id-diska tal-valv jimblokka t-toqba tal-valv, filwaqt li fil-pożizzjoni miftuħa, id-diska tal-valv hija perpendikolari għad-direzzjoni tal-fluss biex tippermetti l-fluss. Valvoli tal-farfett tipikament jipprovdu fluss bidirezzjonali u kapaċitajiet ta 'għeluq. Madankollu, mhumiex full bore, li jagħmilhom mhux adattati għall-pigging jew timsaħ. Il-materjal tal-ġisem ewlieni huwa ħadid duttili, u l-uċuħ ta 'ġewwa u ta' barra huma miksija b'kisja ta 'trab epoxy. Skont ir-rekwiżiti u l-ispeċifikazzjonijiet speċifiċi tal-applikazzjoni, il-valvi huma tipikament operati minn roti tal-idejn, gerijiet, jew attwaturi, jew taħlita tagħhom. Se niddiskutu l-metodi tas-sewwieq aktar tard f'dan l-artikolu.

Valvoli tal-farfett Applikazzjoni

Jintużaw ħafna f'diversi midja u industriji tal-proċess, speċjalment provvista, ġbir u distribuzzjoni tal-ilma, u stazzjonijiet tal-ippumpjar, u għandhom firxa wiesgħa ta 'każijiet ta' użu, speċjalment f'iżolament tal-fluss.

Tip ta' Valv tal-farfett

Hemm żewġ suġġetti ewlenin meta jiġu diskussi tipi ta 'valv tal-farfett: korp tal-valv u offset ta' zokk. Il-korp tal-valv jirreferi għall-metodu ta 'konnessjoni bejn il-korp tal-valv u l-pipeline, u l-offset taz-zokk tal-valv jirreferi għal jekk iz-zokk tal-valv jgħaddix miċ-ċentru tad-diska tal-valv jew huwiex offset.

It-tipi tal-korp tal-valv tal-farfett huma:

 Flanġ doppju

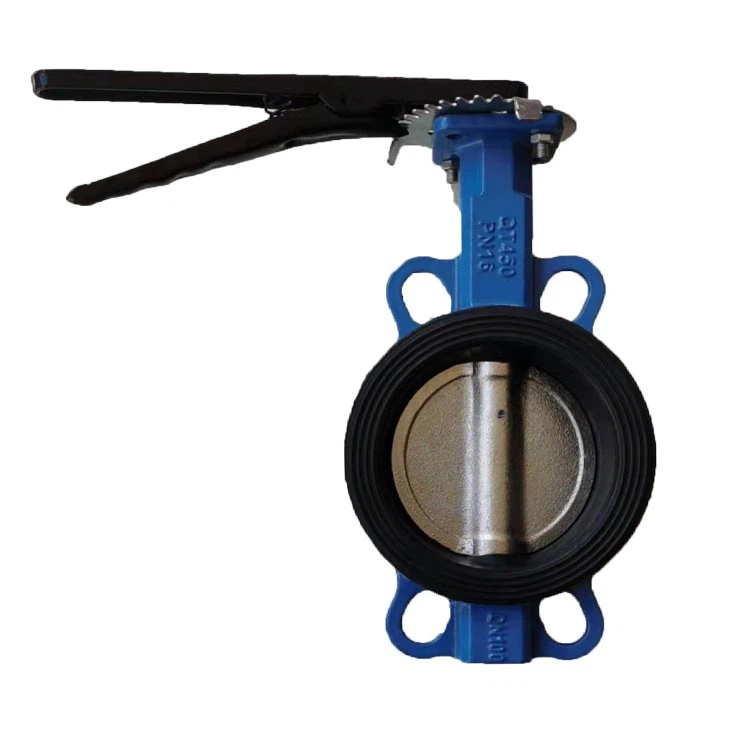

Dan id-disinn huwa tipikament użat fuq valvi farfett akbar.  Wafer: L-aktar disinn kost-effettiv; imdawwar bejn żewġ flanġijiet tal-pajpijiet.

 Flanġ wieħed

Dan id-disinn jeħel maż-żewġ naħat tal-pajp billi juża boltijiet u ġewż li jgħaddu mit-toqba tal-valv.

 Lug stil

Dan id-disinn għandu inserzjonijiet bil-kamin u juża boltijiet biex iwaħħal il-ħanek tal-pajp ma 'kull naħa. Adattat biex jitneħħew pajpijiet minn naħa waħda mingħajr ma jaffettwa n-naħa l-oħra.

 Bla flank

Bħat-tip tal-wejfer, dan id-disinn huwa mdawwar bejn żewġ flanġijiet tal-pajpijiet.

 Tarf tal-iwweldjar tal-butt

Ippreparat għall-iwweldjar direttament mal-pajp.

 Sezzjoni f'forma ta' U-

Ukoll imdaħħla bejn flanġijiet tal-pajpijiet, adattati għal servizzi ta' tmiem-tal--linja.
